Обработен детайл с CNC, струговащ на струг с плосък{0}}корпус
CK6140 CNC обработен детайл, стругован на плосък-струг, е хоризонтален, високо-прецизен, широко-мащабен, напълно автоматичен CNC машинен инструмент с твърда-релсова направляваща структура. Използва се предимно за струговане на метални материали и се отличава с висока автоматизация и висока точност на обработка. Той се използва широко в индустриални области като производство на машини, автомобилни части и обработка на матрици.
CNC машината CK6140 използва твърда направляваща структура на релсата, предлагаща висока твърдост и стабилност, което я прави подходяща за дългосрочна-продължителна обработка. Оборудван с CNC система, той поддържа програмиран контрол и може да постигне автоматизирано струговане, пробиване и пробиване на сложни части.
CK6140 Основни технически параметри
| Основни параметри | единица | CK6140 |
| Максимален диаметър на въртене на леглото | мм | 400 |
| Максимален диаметър на завиване на скейтборда. | мм | 240 |
| Максимална дължина на детайла между двата центъра. | мм | 750 |
| Диаметър на -отвора на шпиндела | мм | 65 |
| Диапазон на скоростта на шпиндела | мм | 100-2000 |
| Мощност на двигателя на шпиндела | KW | 5.5 променлива честота |
| CNC държач за инструменти | Вертикален четири{0}}позиционен държач за инструменти | |
| Ход по оста X/Z | мм | 220/650 |
| X/Z скорост на бърз ход | мм/мин | 6000/8000 |
| Диапазон на скоростта на подаване по ос X/Z | мм/мин | 1-2000 |
| Диаметър на втулката на опашката | мм | 60 |
| Ход на втулката на опашката | мм | 120 |
| Конус на отвора на втулката на опашката | мм | Моос Не. 4 |
| Размери на машинния инструмент (дължина * ширина * височина) | мм | 2400*1500*1750 |
| Нетно тегло на машинния инструмент | кг | 2300 |
| CNC система | Допълнителните системи включват Siemens, Fanuc, GSK и HNC. | |
Налични допълнителни функции

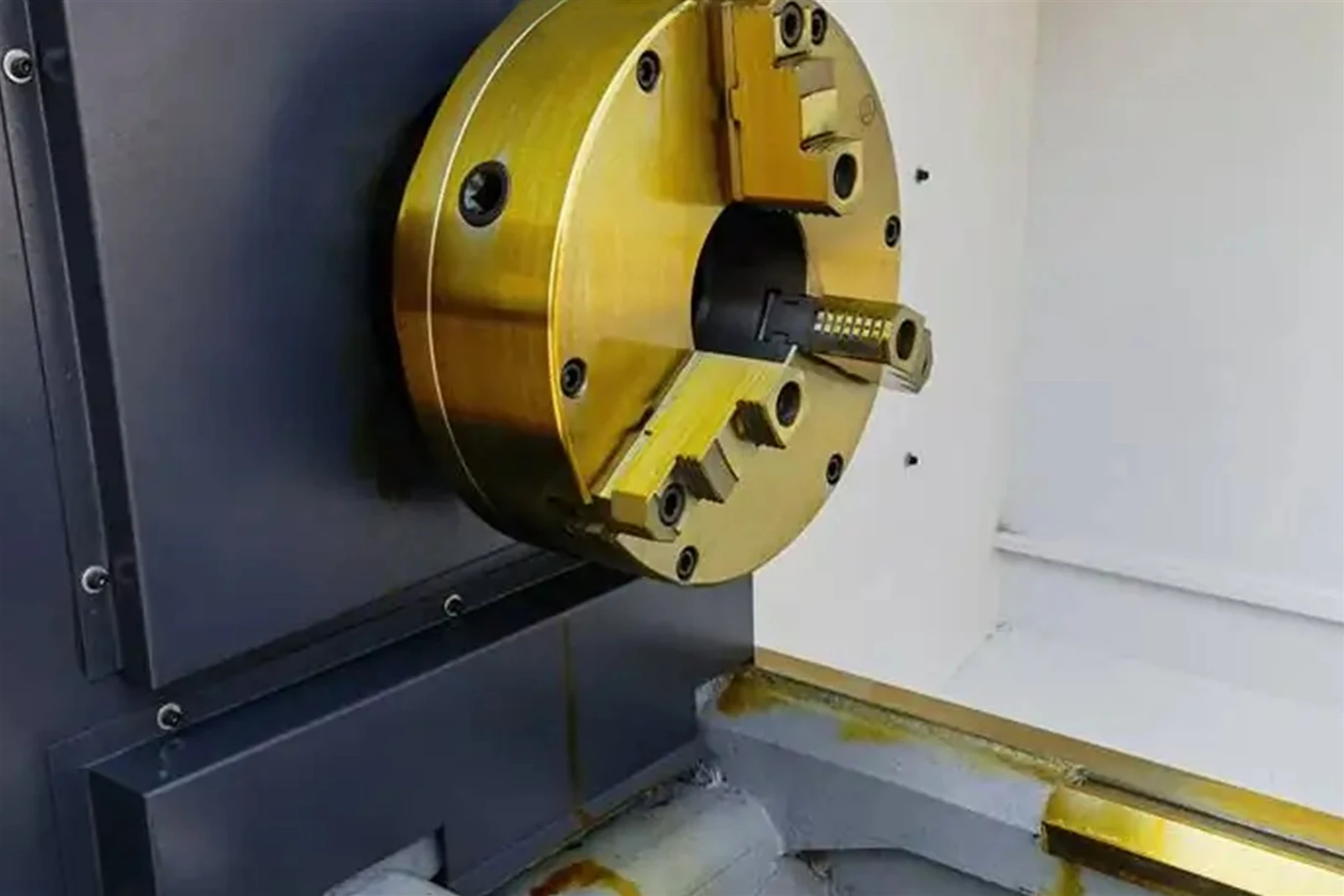

◆ Чък
Стандартната конфигурация включва три-челюстен патронник, предлагащ висока надеждност и адаптивност, само-центриращо се затягане, висока ефективност, стабилно затягане и лесна поддръжка.
По избор: Предлагат се патронник с четири-челюсти, хидравличен патронник, пневматичен патронник и електрически патронник за посрещане на различни нужди от обработка.
◆Задна част
Стандартна конфигурация: Хидравлична задна част за стабилност и лесна работа
Опция: Ръчна задна част
◆ Кула за инструменти
Стандартна конфигурация: Четири{0}}позиционна въртяща се глава с електрически инструменти с висока точност на позициониране.
По избор: Шест{0}}позиционна/осем{1}}позиционна електрическа револверна глава, 12-позиционна хидравлична револверна глава
Употребата на стругове с ЦПУ с-плоско легло
1) Възможност за обработка на валове и тръбни части; максималният диаметър на люлеене над леглото е Φ400 mm.
2) Подходящ за обработка на валове (или с форма на диск-) на части със сложни геометрии, различни размери и високи изисквания за точност.
3) Възможност за обработка на цилиндрични повърхности, конични повърхности, стъпаловидни повърхности, сферични повърхности и други различни повърхности на въртене.
4) В допълнение към струговането, той може също така да извършва пробиване, разстъргване, нарязване и пробиване.
Сценарии за приложение
CK6140 CNC обработен детайл, стругован на плосък-струг, обикновено се използва за партидно производство или високо{2}}прецизна обработка на части, като външен диаметър, челна повърхност и обработка на резба на валове, дискове и втулки. Често се среща във фабрики за металорежещи машини, фабрики за автомобилни части и компании за строителни машини.
Shandong Sunshine Machinery Co., Ltd.е експортно{0}}ориентирано предприятие с права за внос и износ, специализирано в разработването, проектирането, производството и продажбите на металорежещи машини, включително CNC наклонени стругове, вертикални обработващи центри, хоризонтални обработващи центри и CNC вертикални стругове. Ние предлагаме научни и разумни решения за доставка, за да направим избора на машинни инструменти по-прост и по-подходящ за нашите клиенти; ние предлагаме изчерпателна и щателна консултация и обучение, за да помогнем на потребителите да работят с нашите машинни инструменти по-правилно и ефикасно.
